海南三亚凤凰岛（720kw）柴油发电机组项目

2019-06-11

来源：未知

康明斯柴油发电机组报价单

海南重康机电设备有限公司
电话：（0898）66756317
联系人： 吴清民 电话： 18689735688

机组名称：康明斯（Cummins）柴油发电机组
发电机来源：英格电机厂
发动机来源：重庆康明斯发动机有限公司

Ø 主要技术参数：

机组型号	备/主用功率（KW）	发动机型号	机组尺寸(MM)		单价	总价（元）
YK-CC900	800/720	KTA38-G2A	3800×1630×2120		￥698,000.00	￥698,000.00
环保消音工程安装			项	1	暂时不详	暂时不详
合计费用：						￥

Ø 交货期：签定合同后30个工作日内。

Ø 交货地点：海南工地。

Ø 付款方式：买方于签定合同当天支付合同总金额30%作为定金，出货前付清余款70%。

附件一
一、 机组主要性能特点：
² 康明斯重载柴油机，稳定的功率输出，优秀的瞬态性能。
² 高温闭式冷却系统，可在较高的环境温度工作，能稳定地输出额定功率。
² PT直接喷油系统。
² 发动机扭矩同步激磁系统，能使机组在承受任何瞬间加载时，频率降迅速恢复。
² 发电机低成本电抗设计，使非线性负荷下的波形失真极小，并有良好的带动机组起动性能。
² 柴油机具有超速、低油压、高水温、自动停车保护功能、发电机具有超载、线路保护功能。
² 电压调整率：从空载到100%负荷，电压稳压调整在±0.5%。
² 电压波动范围：加载后从空载到100%负载，电压波动不超过其平均值的±0.5%。
² 频率波动范围：从空载到满载的各种负荷的情况下，频率波动不超过平均值的±0.25%。
² 谐波畸变率：＜5%。

二、 柴油机主要性能特点：
² 特点：4冲程，强制水冷，增压（中冷）进气，每缸4气门，整体锻钢曲轴，整体平衡块，工字型断面连杆，合金铸缸体，可换湿式缸套系统，电子调速（EFC）系统，干式空滤器旋装式机油，柴油及水滤等滤芯。

三、 发电机主要性能特点：
² 特点：旋转磁场，单轴承，4极，无刷，防滴漏结构，绝缘等级：H级，符合GB755、BS5000和IEC34-1等标准的要求，发电机可在沙、石、盐、海水和有化学腐蚀的环境中使用。
² 定子：为斜槽结构，2/3间距组，可有效抑制中线电流及输出电压的波形畸变。
² 转子：装配前经过动平衡，并通过柔性连轴节与发动机连接、完善的阻尼器绕组，减少并联时的震荡。
² 电压调节器（AVR）：有多种自动电压调节器，一般发电要求将装用SX440型或SX421型。
² 发电机冷却：直接驱动离心式鼓风机。
² 发电机额定温升：125℃。
² 励磁方式：永磁，无刷。

四、控制系统的主要性能特点：
² 名称：安东机电AD5300
² 特点：该控制器，除可手动/自动启动，其显示和保护功能有：超速、低油压、高水温、起动超时、充电失败，以及公共报警。

五、机组随机附件：详见随机附件清单。

六、 机组质量保证：
² 机组经过负载试验。
² 机组使用保修期为：一年或1000小时（先到为准），详见保修单。

七、 技术服务：
² 提供新机检查调试服务（免费）
² 提供一般性操作及日常使用保养现场培训服务（免费）
² 提供机房设计及机组安装施工服务，（根据客户对机组安装标准的要求进行），（收费，需另签工程合同）
² 提供噪声及排放治理工程服务。（达到环保部门的要求）（收费，需另签工程合同）

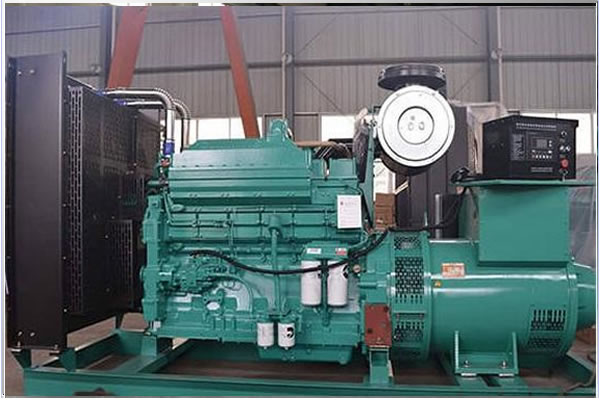

·康明斯（Cummins）800KW柴油发电机组技术参数

发电机组	机组品牌		·康明斯(Cummins)柴油发电机组
	机组型号		YK-CC900
	常用功率（KW/KVA）		720/900
	备用功率（KW/KVA）		800/1000
	额定电流（A）		1317
	额定电压（V）		400/230（可调）
	额定转速/频率（RPM/Hz）		1500/50
	功率因素		0.8（滞后）
	接线方式		三相四线
	空载电压波形失真（≤%）		5
	电压稳态调整率（≤%）		±0.5
	电压瞬态调整率（≤%）		±20～-15
	电压稳定时间（s）		≤2
	电压波动率（≤%）		0.5
	频率稳态调整率（≤%）		±5(0-5可调)
	频率瞬态调整率（≤%）		+10 ~ -7
	频率稳定时间（s）		≤3
	频率波动率（≤%）		0.5
	启动方式		DC 24V电启动
	蓄电池		12V 200A
	长×宽×高（mm）		4600×1800×2400
	重量（kg）		9500
	标准大气条件		GB1105，ISO3046规定（符合）
	海拔高度（m）		≤1000
	环境温度（℃）		≤40
	相对湿度（%）		≤95
	水平距离1M处噪音（dBA）		105
	技术标准		符合GB/T2820.1，.5，.6及ISO85282-1，-5，-6“往复式内燃机驱动的交流发电机组”标准的规定。
发动机	柴油机品牌		康明斯(Cummins)
	柴油机型号		KTA38-G2A
	型式		4冲程、V型、12缸
	进气方式		涡轮增压中冷
	缸径(mm)×冲程(mm)		159×159
	排量(L)		37.8
	压缩比		14.5∶1
	发动机最大功率（KW）		895
	恒负荷下稳态波动率(%)		±0.25
	排气系统
	最大排气背压(kPa)		10
	排气流量（L/S）		2936
	排气温度（℃）		527
	进气系统
	最大进气阻力	脏滤芯空滤器（kPa）	6.23
		干净滤芯空滤器（kPa）	2.49
		干净滤芯空滤器(kPa)	3.74
	燃烧空气量（m3/min）		55
	进气流量（L/S）		1041
	冷却系统
	冷却液容量(L)		194
	风扇冷却空气流量(L/S)		30425
	最高出水温度（℃）		104
	节温器调温范围（℃）		82-93
	润滑系统
	最高机油温度（℃）		121
	润滑油容量（L）		135
	机油消耗(%燃油)		0.5
	燃油系统
	燃油系统型式		康明斯PT直喷系统，EFC电子调速
	燃油泵最大流量(L/H)		428
	额定功率燃油油耗(L/H)		178
交流发电机	发电机品牌		英格
	发电机型号		EG400M-720N
	额定容量(KW/KVA)		720/900
	励磁方式		无刷励磁，AVR电压调压
	防护等级		IP21
	绝缘等级		H
	绕组节距		2/3
	超速能力		2250rpm
	短路电流能力		300%(3In):10s
	电话谐波因数THF		<2%
	发电机额定温升		125℉
控制系统	品牌
	型号		DA5300
	显示功能		超速、油压、水温、充电失败、显示报警故障、水温高、油压低、超速、启动失败、手动启动控制、远端启动控制、并可扩展等

1、随机资料清单

柴油机用户手册	柴油机零件图册
柴油机原产地证明书	发电机安装和维护手册
发电机合格证	控制系统使用说明书
发电机组使用说明书	发电机组测试报告
发电机组技术说明书	发电机组保修卡

2、质量保证期内及售后服务承诺
一、售后服务大纲
感谢您选择使用本公司柴油发电机组。在您选择使用本公司柴油发电机组的同时，您也就得到了由我们提供的最佳售后服务，以及纯正的零配件供应。
我们的维修保养工程师以及经验丰富的维修专业技术人员将严格遵守该服务措施中涉及到的内容、方案、承诺，向您提供完善的技术支援和柴油发电机组应用。
本公司的服务宗旨是：为用户所想，让用户满意。我们将为您的发电机组解决应用、维修、保养的一切后顾之忧。
我们可为用户提供预防性保养方案，以减少您停机时间所付出的昂贵代价。我们可在短时间内确定不常用或急用零配件的库存，并可及时订货、供货，以便在您最需要的时候可确保您需要的零配件到位。
二、服务方式
1、保修期内：
机组发生任何异常性故障，供货方均免费提供人员及更换配件，尽快赶赴客户使用现场，向客户提供义务保修服务，至机组重新恢复正常使用性能。
Ø 设备安装调试后，并经双方代表签字之日起，质量保证期为工程整体竣工验收后一年或1000小时，以先到者为准。质量保证期内，我方免费更换所有存在缺陷的部件或损坏的部件（因使用不当和不可抗力致损除外）。由于产品本身的设计缺陷、制造缺陷、安装缺陷造成的故障，在质量保证期已过的情况下，我司免费负责维修。
Ø 柴油发电机组易损件、日常使用配件、人为操作错误、疏忽保养等，均不在此保修范围内。
2、保修期外：
长期免费提供技术指导，所有零配件均以成本价提供；有偿提供人员及工时到客户现场或客户指定地点，并可保证机组修复，至可正常使用。
三、服务内容
1、我们服务的用户是使用本公司柴油发电机组的最终用户。
2、当您开始想要购置发电设备或您在使用发电机组时，我们均提供系统和广泛技术服务。
3、为符合您技术规格的发电机组提供免费咨询。
4、从订货之日起对您所购置的发电机组进行帮助检查、定位，以确保您的发电机组在最短的时间里投入正常运转。
5、负责培训你方的技术人员，使其能够完成对机组的日常保养工作。
6、提供大量的备件和配件，且维修工程师随时可为您提供技术援助。
7、在保质期内负责检修，质保期外提供终身维护服务。
8、提供免费的机房设计、配电设计，以及柴油发电机组的应用规范。
四、服务细则
1、客户服务部是对使用本公司柴油发电机组的最终用户进行售前和售后服务的一个专业性服务机构。
2、通过我司购置的发电机组将在我们的服务责任范围内。从调试完毕至交付用户使用的当天即为进入保质期，工程整体竣工验收后一年或1000小时，以先到者为准。但用户需按照我们公司提出的有关柴油发电机组的存放、保养要求去做。
3、用户在正常使用中，如出现由于设备的质量问题所造成的柴油发电机组故障，可向我服务中心进行报修和索赔。我们将按照有关索赔的程序予以赔偿故障所损坏的配件，不再附加任何费用。
4、除保修期外的例行服务，用户还可申请委托我司进行定期维护和保养。我们在接受申请和委托后，交付给用户一份维修保养协议书，由双方进行确认。用户只需支付成本费用即可得到我司提供的定期维护和保养。不参加申请委托我司进行定期维护和保养用户，当设备出现故障时，本公司将派人员进行维修工作。维修时只收取损坏元器件的更换费用和基本维修服务费。
5、对于用户提出的安装事宜，我司将按照发电机组有关安装规范以及用户要求进行安装。
五、服务承诺
交机调试：
自我司收到用户的开机申请算起，根据路程的远近派出技术服务人员的时间为12小时内，按照交机调试程序进行交机调试。
故障维修：
在收到用户维修通知时，该通知应是传真函件。我司将派出工程技术人员，抵达所要维修设备的地点，我司备有24小售后服务电话：0898-36608278
我司将在2小时时间内完成由于机械而引起的机械性故障。包括其冷却系统、滑油系统、燃油系统、排气系统。
3小时内完成由于电气控制部分引起的电气故障，2小时内完成由于启动部分引起的故障。
我司将建立用户的机组使用档案，定期或不定期地咨询、了解用户设备的使用状况，以便使您的柴油发电机组处在良好的备用状态。
定期或不定期的拜访用户，记录用户对我司的意见以及良好的建议。

3、售后保养服务内容
售后保养服务：
1．本公司对于所售的每台柴油发电机组，均提供一本《柴油发电机组运行、保养记录表》，该表包括柴油机日常保养规程、发电机日常保养规程、发电机组保养执行记录表、发电机组的输出电流/负载功率因数的对应表、柴油发电机组运行时的值班规程、柴油发电机组每天的运行记录表等。
2．公司对于所售的每台柴油发电机组，在正常操作及使用正常的润滑油、零配件情况下，均提供一年或1000小时（以先到为准）的免费保修服务。
3．对于距离本公司100公里内的用户，在接到用户故障电话后，本公司承诺在2小时内抵达用户处进行检修；对于距离本公司101-150公里内的用户，在接到用户故障电话后，本公司承诺在6小时内抵达用户处进行检修；对于距离本公司超过150公里的广东省内用户，在接到用户故障电话后，本公司承诺在24小时内抵达用户进行检修。
机组应急故障处理：（接到通知后2小时内到现场）
机组重大故障或大修、中修：工厂维修部
4．提供机房工作条例和建议实施的各项管理制度；
5．优惠供应发电机组日常消耗品（空气过滤器、燃油过滤器、润滑油过滤器、水过滤器、机油等）。
6．我公司在机组出厂前邀请贵公司人员前往我工厂进行现场测试。
7．机组保质期内，免费巡检、更换零件、应急服务；质保期满后，优惠供应易损件及零部件。
保养维护：

1 日维护

检查燃油、冷却液、润滑油是否有泄漏。
检查发动机冷却液加热器。若温度过低，加热器可能未工作，将导致发动机起动失败。
检查电池组充电器。

2 周维护

检查发动机润滑油和冷却液标高。
检查电池组充电器。

3 月维护

检查空气滤清器阻力值。
检查运行时机组是否有异常振动、过多废气、过大噪声或冷却液、燃油泄漏。经常性试运
行可润滑发动机部件，可以提高起动可靠性；防止电路接头氧化；消耗燃油防止变质。备
用机组空载运行时，时间在10~15分钟即可。每月应至少试运行2次。
检查散热器是否有渗漏或连接松动。
检查燃油标高和输送泵状况。
检查排气系统是否有泄漏或过大阻力，排放冷凝液。
检查电池组线路连接情况，电池液比重低于1.26时应充电。
检查发电机组进气口通风阻力；检查保养工具是否备齐。

4 半年维护

检查发动机润滑油及支路滤清器。
清洁或更换曲轴箱通风滤清器。
排出油箱沉淀，检查输油软管有无擦伤状况，检查电气安全控制设备和报警器。
清除机组油脂、滑油、灰尘等沉积物。
检查输电线接头、断路器和切换开关。
模拟市电停电，验证机组起动性能和预期的额定承载能力，检查自动切换开关及备用电源
相关配置。

5 年维护

检查风扇叶片、皮带轮和水泵。
紧固机组紧固件。
清洁发电机输出与控制盒，检查并紧固所有线路接头，测量并记录发电机绕组绝缘电阻，
检查发电机加热器。
手动操作检查发电机主回路断路器，根据制造商说明书验证自动跳闸机构。
如果机组通常仅空载或轻载试运行，负载在额定负载加5%以上，一年应至少开机4小时。
机房进水或太潮湿时，开机前应测试发电机绝缘状况。最终负荷加载前应做初步测试。并
以此作为例行测试的基准。
备用机组，一年应进行一次较彻底的保养，包括更换机油、机油滤清器、清洁空气滤清器，更换水滤清器、柴油滤清器等。
