如何对上柴柴油发电机传感器数据进行处理?传感器是自动控制系统的基本要素，对于柴油机电控系统当然也是这样。传感器的基本功能是将外界的物理信号转变为电信号以输人控制器。
对于柴油机控制来说，针对不同的工况状态，会有不同的适用控制策略。要实现对柴油机的完美控制，必须先让控制系统掌握涉及基本工况描述的数据。
这些数据有通过各种传感器提供的原始数据和根据这些原始数据处理生成的一些二次数据，这些原始数据和二次数据是实现不同控制目标的依据。所以，由传感器提供必要的数据，是实现控制的先决条件。

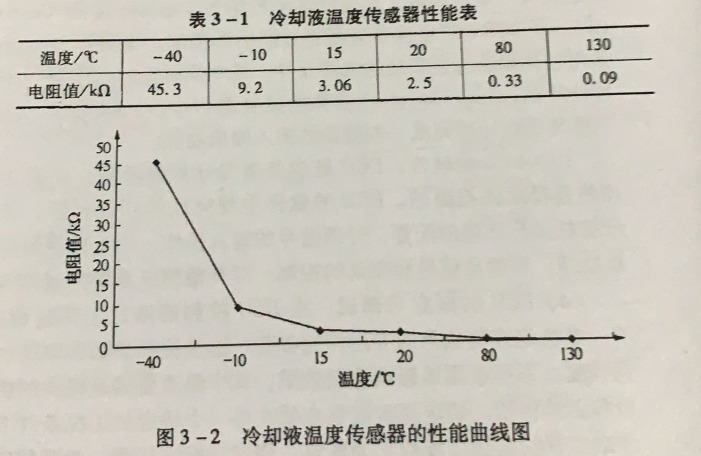

对于各类压力、温度、位移等传感器，都存在传感器输出电压值与受测物理量的相对应关系。有的传感器这种关系呈简单的线性特征，但也有的会表现出较复杂的非线性量值关系。表3 -1是某型冷却液温度传感器的性能表。
图3-2 冷却液温度传感器的性能曲线图
对应表3-1的性能曲线如图3-2所示。温度传感器的性能曲线是非线性的，也不适于用解析式描述。可以通过对传感器的试验，先制作有一定温度间隔密度的数据表格。在使用时，对于 两个试验点之间的温度对应的电阻值，则采用线性插值的方式获得。使用中的多种非线性的传感器，- -般都采用类似上述的方法根据传感器特性表和信号值来实现测量。
(1)脉谱表
由上述可知，在信号数据处理过程中需要如表3-1中的数据。此类表格数据在电控柴油机控制过程中需要许多种，常见的有一维表格和二维表格。在英文中将这些表格称之为MAP,我们习惯上用一个含义贴切的音译“脉谱”来表述它。
(2)脉谱与处理器资源
控制用计算机都是单片机，其处理能力毕竟有限。我们为了保证其处理运算资源能够满足更多的实时处理工作，一般应尽量减少无谓的重复计算工作。
对于以上由电压信号值到温度值换算的问题，实际上常用简化的方式来处理。比如可按试验的方法处理上述问题:在试验中，设定-一个具体的实际温度，检测实际输人到控制器中的信号电压值，按-定的温 度密度制作出脉谱。
实际控制处理时，针对某一输人信号值， 查脉谱即可直接获得温度值。
也可以通过“脱机运算”的方式获得脉谱。所谓脱机计算是指将一些可以事先完成的较复杂计算，利用普通计算机事先完成并制成脉谱，而在实际控制过程中通过查表的方式获得这些控制数据。
对于柴油机控制来说，针对不同的工况状态，会有不同的适用控制策略。要实现对柴油机的完美控制，必须先让控制系统掌握涉及基本工况描述的数据。
这些数据有通过各种传感器提供的原始数据和根据这些原始数据处理生成的一些二次数据，这些原始数据和二次数据是实现不同控制目标的依据。所以，由传感器提供必要的数据，是实现控制的先决条件。
图3-2 冷却液温度传感器的性能曲线图
对应表3-1的性能曲线如图3-2所示。温度传感器的性能曲线是非线性的，也不适于用解析式描述。可以通过对传感器的试验，先制作有一定温度间隔密度的数据表格。在使用时，对于 两个试验点之间的温度对应的电阻值，则采用线性插值的方式获得。使用中的多种非线性的传感器，- -般都采用类似上述的方法根据传感器特性表和信号值来实现测量。
(1)脉谱表
由上述可知，在信号数据处理过程中需要如表3-1中的数据。此类表格数据在电控柴油机控制过程中需要许多种，常见的有一维表格和二维表格。在英文中将这些表格称之为MAP,我们习惯上用一个含义贴切的音译“脉谱”来表述它。
(2)脉谱与处理器资源
控制用计算机都是单片机，其处理能力毕竟有限。我们为了保证其处理运算资源能够满足更多的实时处理工作，一般应尽量减少无谓的重复计算工作。
对于以上由电压信号值到温度值换算的问题，实际上常用简化的方式来处理。比如可按试验的方法处理上述问题:在试验中，设定-一个具体的实际温度，检测实际输人到控制器中的信号电压值，按-定的温 度密度制作出脉谱。
实际控制处理时，针对某一输人信号值， 查脉谱即可直接获得温度值。
也可以通过“脱机运算”的方式获得脉谱。所谓脱机计算是指将一些可以事先完成的较复杂计算，利用普通计算机事先完成并制成脉谱，而在实际控制过程中通过查表的方式获得这些控制数据。
