柴油发电机组GCU320控制器详细技术说明

2019-07-26

来源：柴油发电机组厂家

柴油发电机组GCU320控制器详细技术说明
1.概述:
GCU320发电机智能控制器,采用高性能的计算机芯片,可修改发电机的控制程序和保护参数, 它集测量、控制、保护、三遥等众多功能为一体，完全满足发电机使用者或专业组装厂对不同类型的发电机组自动控制需求。
控制器测量显示发电机输出的所有电参数，及发动机的转速、油压、水温、直流电源电压和运行时间等。其中，电压和电流采用真有效值测量，确保数据更准确。
中英文菜单选择，大屏幕LCD显示。
控制器面板上的按键用于选择控制模式、启动运行程序、数据显示和运行保护参数的修改，LED指示灯用于指示控制器的运行模式和发电机组的运行状态，LCD 显示各测量参数和状态。
控制器由铝合金面板和喷粉的钢外壳紧密组合而成。控制器的所有连线都通过针式带锁的端子连接，令设备的连线、移动、维修、更换非常容易和方便。
本说明书只适用于GCU320发电机智能控制器，凡使用者必须先详阅本说明书。

2．控制器外形结构与连线:

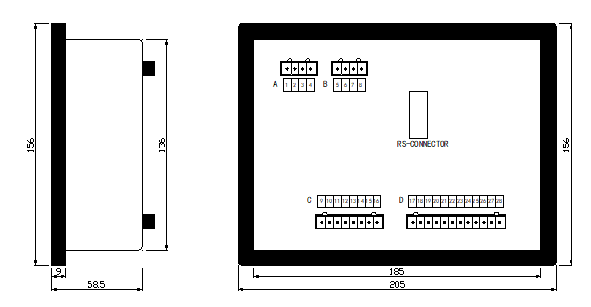

2.1 细尺寸如下：

操作面板	W205mm×H156mm
安装开孔口	W186m ×H137m
厚度	D68mm（未连线）

注意：此控制器的机壳必须接大地，良好的低阻抗接地可以减小电力系统振荡和暂态过程对仪表的冲击。
控制器的运行环境温度 -20~70℃
控制器的储存环境温度 -30~80℃
2.2 接线端口:

插针号	功能说明	信号类	连线
A1	A相电压输入	0-300VAC	1mm²线
A2	B相电压输入	0-300VAC	1mm²线
A3	C相电压输入	0-300VAC	1mm²线
A4	Ｎ零线		1mm²线

B5	A相电流输入{S1}	0-5A(AC)	1mm²线
B6	B相电流输入{S1}	0-5A(AC)	1mm²线
B7	C相电流输入{S1}	0-5A(AC)	1mm²线
B8	电流输入公共端{S2}	0-5A(AC)	1mm²线

C9	继电器输出公共点		1.5mm²线
C10	燃油电磁阀继电器输出	常开干触点， 16A/30VDC	1.5mm²线
C11	起动继电器输出	常开干触点， 16A/30VDC	1.5mm²线
C12	充电机励磁电源输出	如果不使用，禁止连到负极	1mm²线
C13	发电机组运行输出	常开干触点，3A/30VDC	1mm²线
C14	故障报警输出	常开干触点，3A/30VDC	1mm²线
C15	预报警输出	常开干触点，3A/30VDC	1mm²线
C16	怠速输出	常开干触点，3A/30VDC	1mm²线

D17	油压检测	压力传感器	1mm²线
D18	水温检测	温度传感器	1mm²线
D19	备用	测量0~5Vdc模拟量	1mm²线
D20	油压信号	低电位有效	1mm²线
D21	水温信号	低电位有效	1mm²线
D22	急停信号	低电位有效	1mm²线
D23	启动{外控}信号	低电位有效
D24	备用信号测量	低电位有效	1mm²线
D25	磁力传感器信号{＋}	1-35Vac 内部与直流电源的负极连接	两芯屏蔽线
D26	磁力传感器信号{－}	1-35Vac 内部与直流电源的负极连接	两芯屏蔽线
D27	工作电源正极{+}	8－35VDC	1mm²线
D28	工作电源负极{-}	8－35VDC	1mm²线
