卡特彼勒柴油发电机组1000KW技术指标与参数

2019-07-28

来源：柴油发电机组厂家

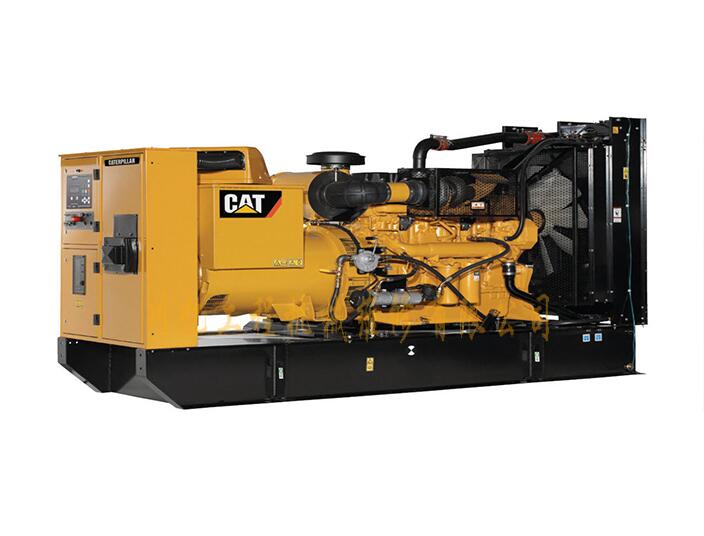

卡特彼勒柴油发电机组1000KW技术指标与参数
Ø 配套齐全的附件：采用螺钉连接的系统扩展用附件，均经CAT设计和检测。
Ø 独家供货：
整个发电机组均由获得ISO9001认证的CAT公司设计和制造；
样机经检测合格，并经过扭矩分析。
Ø 全世界范围内的产品支持：
通过遍布在全世界范围内的CAT代理商网路提供零配件；
通过在166个国家中，超过220家CAT代理商的工作，不论您在什么地方，均能就近的取得您所需要的CAT零配件；99.5%的零配件订单均可在48小时内提供，这是在工业界中最佳的产品支持记录。

技术指标与参数

机组型号	1000F
输出功率	800KW
额定电压	400/230V
额定电流	1519A
额定频率	50 Hz
额定转速	1500 rpm
功率因数COSФ	0.8滞后
励磁方式	无刷励磁，自动调压
相数与接法	3+N，Y接
绝缘等级	全部H
外型尺寸L×W×H	4720×2038×2251（mm）
重量	9634Kg
稳态电压偏差	≤±0.5%
瞬态电压偏差	-15%～+15%
电压恢复时间	0.5S
相对电压整定范围	±10%
电压不平衡度	0.5%
电压调制	0.3%
频率降	0～5%可调
稳态频率带	±0.25%
瞬态频率偏差	-10%～7%
频率恢复时间	3S
功率的标定工况	海拔≤1000m，环境温度-5～50℃，相对湿度≤90%
制造标准	ABGSMTM3，AS1359，AS2789，BS4999，BS5000，BS5514，DIN6271，DIN6280，EGSA101P，IEC34/1，ISO3406/1，ISO8528，JEM1359，NEMA MG1，VED10530，89/392/EEC，89/336/EEC

发动机
² 可靠的坚实耐用的结构；
² 在世界范围内，在现场工作中，有数以千万计的成功应用事例；
² 四冲程柴油发动机，具有稳定的工作性能，优良的燃油消耗经济性以及最小的本机重量。
技术规格与参数

型号	3508
输出功率（飞轮输出功率）	861.0KW
型式	8V，4冲程，水冷
工作容积	34.5L
进气方式	废气涡轮增压-后冷却器
排气温度	537℃
燃油消耗率	148L/h
机油消耗率	0.487 g/kw·h
噪声声压级 dB(A)	105
启动系统	24V直流电启动
燃油规格	中国标准0号（GB252-8）
润滑油规格	API CF-4、API CG-4（优选）、API CH-4（优选）多级机油或卡特彼勒 10W30、15W40专用机油

发电机
² 此种发电机设计成CAT柴油发动机的工作性能和输出特性相匹配；
² 最优节距，电压波形畸变率最小。
技术规格参数

型号	SR4B
型式	无刷励磁
结构	单轴承，紧藕合
防护等级	IP22防滴漏式
绝缘等级	全部H，温升：备用130℃（266°F）
波型畸变率 %	≤5
电话谐波因数THF %	≤2
电话影响系数TIF	≤50
电压调节器	调压器AVR

控制系统 EMCPⅡ
1、CAT EMCPⅡ不采用大量开关、仪表和发送装置，从而提高了发动机的可靠性，以其RSM（均方根）真值读数不断证明它是行业中最精密的控制器。
² 结构:
NEMAI，IP22外壳，控制面板采用LCD（液晶）和LED（发光二极管）显示，RMS（均方根）感应，仪器符合ANSIC-39-1标准。
n 密封的压铸的铝外壳，可避免潮湿和灰尘污染造成的故障
°  功能:自动起动，自动保护，安全停车，声光报警装置
°  LCD（液晶）显示:
发动机油压，冷却水温，发动机转速，系统直流（蓄电池）电压，发电机交流电压、运行时间，故障信息，电流和频率。
n 全功能功率计量：KW、KVA、KVAR、KWhr，KVARhr，功率百分比及功率因素。
°  LED（发光二极管）显示:
低油压，高水温，低水位，超速，起动失败，报警，急停，备用故障停机与报警。
°  可编程设定的参数
盘车周期、冷却时间、可编程供电关机或供电开机、发电机电压调节、指示灯/显示器校验。
