康明斯发电机组动力输出系统的安装有什么要求?

2020-04-24

来源：海南柴油发电机组厂家

重康电力擅长分析; 康明斯发电机组动力输出系统的安装有什么要求?;关于技术解决方法：；应注意以下几点”
柴油机功率输出通常采用万向联轴节、弹性联接器或高弹性联轴器等结构型式，采用不同型式的联接器，其对中要求(同轴度)也不相同。
(1)万向联轴节联接
柴油机联接器端面与被驱动机械联接盘端面间，在直径500mm范围内，平行度误差不大于0. 5mm。被驱动机械联接盘外圆(最好为定位止口外圆)对柴油机曲轴中心线径向跳动误差不大于1. 0mm。万向联轴器花键轴轴向余隙为15 ~ 20mm,其对中误差检查方法如图4 -3所示。

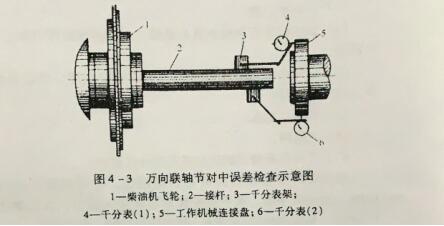

图4-3万向联轴节对中误差检查示意图

1-柴油机飞轮; 2-接杆; 3-干分表架; 4-千分表(1);
5-工.作机械连接盘: 6-千分表(2)

(1) 轴销式橡胶弹性联接器联接
联接盘端面间距应为6 ~ 8mm，平行度误差不大于0. 2mm,被驱动机械联接盘外圆对柴油机曲轴中心线径向圆跳动误差不大于0.3mm，其对中误差径向检查、角度检查、平行性检查如图4-4所示。
如图4-4所示

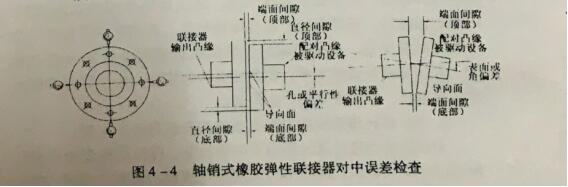

图4-4轴销式橡胶弹性联接器对中误差检查

(2) 高弹性联接器联接
要求在两联接盘固紧之前，其端面间隙不得大于0. 25mm,平行度误差不大于0.15mm,被驱动机械联接盘外圆对柴油机曲轴中心线径向圆跳动误差不大于0.2mm。图4-5为柴油机和偶合器之间用高弹性联接器联接，其联接对中误差检查如下:

①将径向调整百分表A的磁力表座吸放在柴油机飞轮11上，表的触头与偶合器输人法兰6偶合器的外圆接触;将端面调整用百分表B的磁力表座也吸在柴油机飞轮上，表的触头与输人法兰6偶合器侧的端面接触。两只百分表在圆周上间隔90°，分别测量A、B、C、D四个位置，如图4-5所示。百分表A测得读数的最大差值，即为偶合器联接盘外圆对柴油机曲轴中心线的径向跳动误差;百分表B测得读数的最大差值，即为两联接盘端面间的平行度误差，其也可用厚薄规测量。

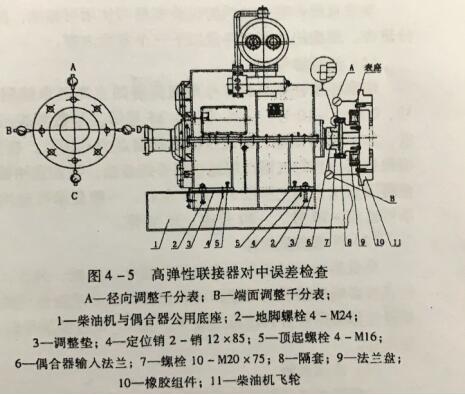

图4-5高弹性联接器对中误差检查A-径向调整千分表: B蝴面调整千分表:

1-柴油机与偶合器公用底座:
2-地脚螺栓4- M24;
3-调整垫;
4- -定位销2-销12x85;
5- -顶起螺栓4 - MI6;
6-偶合器输入法兰:
7一螺栓10-M20x75;
8- -隔套;
9 -法兰盘;
10-橡胶组件:
11-柴袖机飞轮
②盘转柴油机飞轮，若径向跳动误差超差，可通过调整顶起螺栓5及调换不同厚度的调整垫3调整;若端面跳动误差超差，可通过底座上的横向调整螺栓进行调整。
输出连接对中位置后，应将两联接盘用螺栓紧固。功率输出联接螺栓的拧紧力矩应符合表4-1中规定。

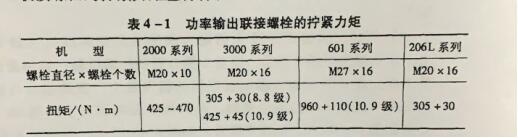

表4-1功率输出联接螺栓的拧紧力矩

液力变矩器联接时，必须单独设置支架，且应支撑在平台或柴油机机体上，不得直接悬臂联接在曲轴上。

以上内容关于“ 康明斯发电机组动力输出系统的安装有什么要求?”重康电力希望对您有帮助，并且希望您能关注，以便提供给您更多的资料
