【海南重康】发电机组汽缸套的密封型式有哪几
2019-03-16
来源： 未知

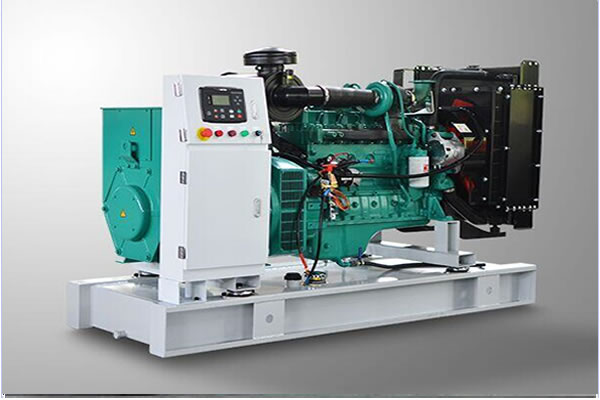

海南重康发电机组
(1)密封燃气:为了防止汽缸内燃气从顶端经缝隙泄漏,汽缸套顶平面与汽缸盖间装有汽缸垫,汽缸垫的材料一般为铜皮中间夹有石棉。在汽缸套的外侧面上端,还设有密封定位面
(2)密封冷却水:为了防止冷却水从下部泄漏到曲轴箱内,在缸套下部设有冷却水密封装置。冷却水密封型式又分三种,如
①耐油橡胶密封圈:在上定位面处加工2~3道环槽,环槽内装入耐油橡胶密封圈。橡胶圈的外径略大于缸套座孔直径,装入缸套座孔后,橡胶圈发生弹性变形,将汽缸套定位面与缸套座孔之间配合间隙密封。如Z12v190B型柴油机采用这种密封型式。
②填料密封:在缸套下定位面与曲轴箱结合面之间装有密封填料。如12V150型柴油机采用这种密封型式。它用于缸体与曲轴箱分开制造的柴油机。
③缸体内装密封圈:在缸体内开有环槽,环槽内装有密封胶圈,与缸套下定位面紧密地配合在一起。这种密封装置结构紧凑,但加工困难。
4125型柴油机采用这种密封型式.汽缸套的类型有哪几种
(1)干式汽缸套[如图2-5(a)]。缸套外壁不直接与冷却水相接触。冷却水是在汽缸体封闭空间内流动,不需要特殊的密封装置,也避免了冷却水对汽缸套外壁的腐蚀,但冷却效果差。如490型柴油机多采用干式汽缸套型式。
(2)湿式汽缸套[如图2-5(b)、(c)]。缸套外壁直接与冷皮中却水接触。其特点是冷却效果好,但密封困难,水对缸套外壁有腐蚀作用。柴油机中一般都采用湿式缸套内。海南重康发电机组
(1)密封燃气:为了防止汽缸内燃气从顶端经缝隙泄漏,汽缸套顶平面与汽缸盖间装有汽缸垫,汽缸垫的材料一般为铜皮中间夹有石棉。在汽缸套的外侧面上端,还设有密封定位面
(2)密封冷却水:为了防止冷却水从下部泄漏到曲轴箱内,在缸套下部设有冷却水密封装置。冷却水密封型式又分三种,如
①耐油橡胶密封圈:在上定位面处加工2~3道环槽,环槽内装入耐油橡胶密封圈。橡胶圈的外径略大于缸套座孔直径,装入缸套座孔后,橡胶圈发生弹性变形,将汽缸套定位面与缸套座孔之间配合间隙密封。如Z12v190B型柴油机采用这种密封型式。
②填料密封:在缸套下定位面与曲轴箱结合面之间装有密封填料。如12V150型柴油机采用这种密封型式。它用于缸体与曲轴箱分开制造的柴油机。
③缸体内装密封圈:在缸体内开有环槽,环槽内装有密封胶圈,与缸套下定位面紧密地配合在一起。这种密封装置结构紧凑,但加工困难。
4125型柴油机采用这种密封型式.汽缸套的类型有哪几种
(1)干式汽缸套[如图2-5(a)]。缸套外壁不直接与冷却水相接触。冷却水是在汽缸体封闭空间内流动,不需要特殊的密封装置,也避免了冷却水对汽缸套外壁的腐蚀,但冷却效果差。如490型柴油机多采用干式汽缸套型式。
(2)湿式汽缸套[如图2-5(b)、(c)]。缸套外壁直接与冷皮中却水接触。其特点是冷却效果好,但密封困难,水对缸套外壁有腐蚀作用。柴油机中一般都采用湿式缸套内。海南重康发电机组
