同步发电机组运行及维修后的试验过程

2020-03-10

来源：柴油发电机组厂家

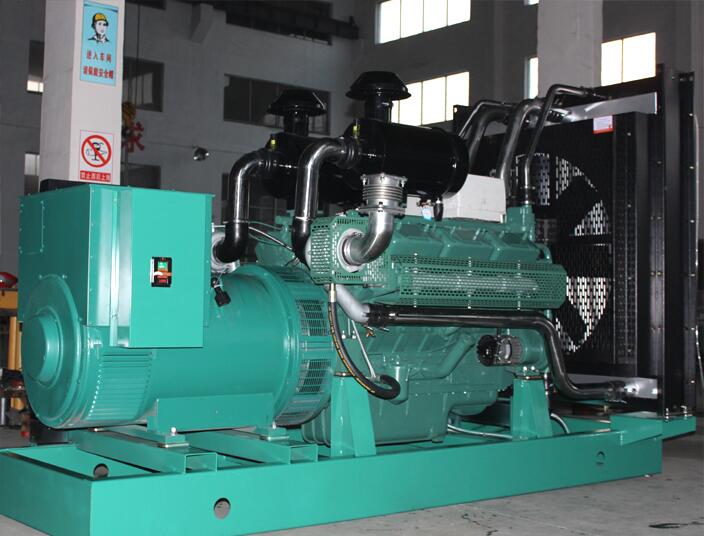

发电机的正常使用寿命可达 25 年，但实际上，由于制造缺陷，以及运行和维护，维修质量不能满足要求，系统故障的影响会导致发电机故障，降低发电机的使用寿命。为了提前掌握发电机的技术特点，检查维修质量，及时发现隐患并加以处理，有必要进行电气试验。

发电机运行试验项目主要包括空载试验、短路试验和温升试验。

1. 发电机维修后的测试项目

发电机维修后的试验项目包括：

主要结果如下：(1) 测量了定子绕组的绝缘电阻和吸收比。

(2) 测量定子绕组的直流电阻。

(3) 定子绕组直流耐压试验和漏电流试验。

(4) 定子绕组的交流耐压试验。

(5) 测量转子绕组的绝缘电阻。

(6) 测量转子绕组的直流电阻。

(7) 转子绕组的交流电压电阻试验。

(8) 定子铁损试验。

(9) 转子的交流阻抗和功率损耗试验。

2. 发电机的一般试验项目

发电机一般试验项目包括：

(1) 测量发电机和励磁电路以及所有连接设备的绝缘电阻。

(2) 对发电机和励磁电路以及所有连接的设备进行交流耐压试验。

(3) 测量发电机、励磁机和转子进气轴承的绝缘电阻。

(4) 测量嵌入式温度计的绝缘电阻，并检查温度误差。

(5) 测量了消磁电阻和自同步电阻的直流电阻。

3. 发电机维修后一般试验的要求和规定

(1) 定子绕组绝缘电阻和吸收比的测定

(1) 绝缘电阻不是刚性的，而是与先前的测量值（在相同的空气温度下）进行比较，以确定绝缘状况。一般来说，可以根据每千伏不少于 1MQ 的标准粗略地判断绝缘电阻。

(2) 各相绝缘电阻的不平衡系数不应大于 2。

(3) 吸收比（K-R60/R15) 不应小于 1.3。

(2) 测量定子绕组的直流电阻

在冷状态下测量直流电阻，绕组表面温度与周围空气温度的差值应小于 3℃。

修正不同引线长度造成的误差后，各相绕组或分支绕组的直流电阻差不应超过最小值的 2%，相对变化不应超过产品出厂时测量的相应值的 2%。

(3) 定子绕组直流耐压试验和漏电流测量

1 试验电压是发电机额定电压的 3 倍。

(2) 试验电压按每级额定电压的 0.5 倍分阶段增加，每级停留 1 分钟，并记录泄漏电流。

在规定的试验电压下，泄漏电流应符合下列规定：

A. 每个阶段的漏电流差不应超过最小值的 50%；当最大泄漏电流低于 20A 时，不应具体说明两相之间的差异（但与工厂试验值相比不应有显著变化）。

泄漏电流不应随着时间的延长而增加。如果不符合上述标准之一，应尽可能查明和消除原因，但也并非不可能投入使用。

当泄漏电流随电压显著增加时，应注意分析。

(3) 氢冷发电机在充氢前后必须进行试验（氢含量小于 3%)，严禁在换氢过程中进行试验。

(4) 在水内冷却发电机的试验中，应采用低压屏蔽的方法，不指定漏电电流（对于结构特殊的水冷发电机，在水流条件下试验时可不接地绕组）。

(4) 定子绕组交流耐压试验

试验标准按表 5 / 5 执行。

(5) 转子绕组绝缘电阻的测定

①转子绕组额定电压为 200V 及以下者，用 1000V 兆欧表测量；200V 以上者。用 2500V 兆欧表测量。转子绕组的绝缘电阻一般不低于 0.5MQ)。

(2) 水冷转子绕组的绝缘电阻不得低于用兆赫计或其他低于 500 V 的仪器测量的 5MQ)。

(3) 当发电机定子绕组绝缘电阻达到起动要求，转子绕组绝缘电阻不低于 2kQ 时，即可投入运行。

(4) 必要时，以发电机额定转速（超速试验前后）测量转子绕组的绝缘电阻。
