重庆康明斯发电机组报价货物简要说明一览表
2019-08-03
来源: 柴油发电机组厂家
序 号 |
货物 名称 |
品牌 产地 |
规格型号 |
报价货物 参数指标 |
偏离说明 | |
负偏离 | 正偏离 | |||||

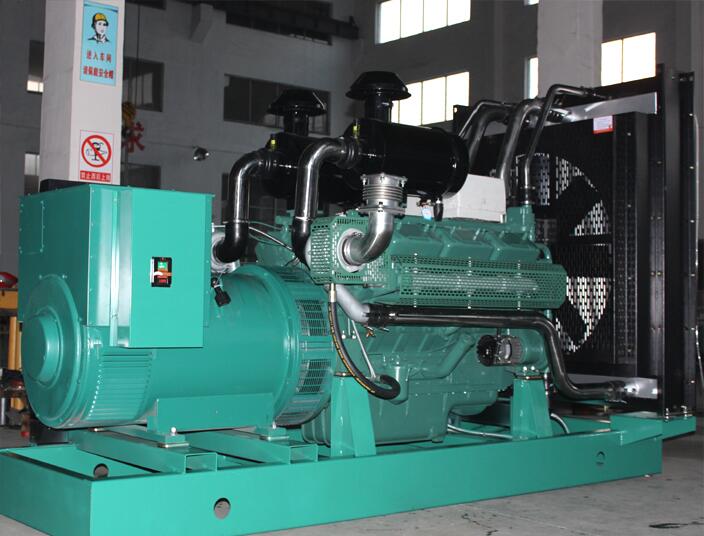

1 | 重庆康明斯发电机组 | 广州 | CSG500 |
(—)技术参数 (1)备用功率:550KW /主用功率:500KW (2)机组测试环境温度40℃ (3)额定输出电压:三相四线400/230V (4)频率:50Hz (5)额定功率因数:0.8(滞后) (6)绝缘等级:H级 (7)机组电气性能 l 频率降:≤3% l 稳态频率带 ≤0.5% l 瞬态频率偏差 ≤±10%≤—7% l 频率恢复时间 ≤3S l 稳态电压偏差 ≤±1 l 瞬态电压偏差 ≤+20%≤-15% l 电压恢复时间 ≤4S l 电压调制 ≤0.3% (二)机组主要部件要求 (1)交流发电机、无刷、自励、AVR电压调整器、自通风,空载至满载电压保持±0.5%之间, 绝缘等级:H级 防护等级:IP23 稳态/瞬态电压调整率(≤%): ±/-15-20 电子调整器:0~5/±9(可调) 机械调整器:5/±9(≤%): 波形失真(≤%):0.5 电压/频率稳定时(≤秒):2/30.5 发电额定情况下的温升不超过125°C (2)柴油机发动机 (3)冷却系统带:风扇水箱闭式风冷循环式散热器 (4)调速方式:电子调速, (5)增压器涡:轮增压,PT泵 (6)传感器:油压水温传感器 (7)机组结构:柴油机、发电机、冷却风扇冷水散热器、启动、充电、控制系统安装在同一机架上的成套设备 (8)机组的启动24V直流电动马达启动,可容易连续启动6次以上,并设有柴油机带动的充电机。机组能在停电或紧急状态下快速自启动,启动后10秒内可正常供电。当市电恢复或紧急状态消除时,机组应能自动停机,自动/手动启动两种方式. (9)机组和控制屏的显示方式以:数字方式显示电流、电压、频率、功率因数、水温、油压、燃油油位、转速、电池电压、运行小时等 . (10)机组保护系统:有发电机各类电气故障报警、跳停机 高水温、低油压、充电故障、超速/低速报警停机,压力/转速传感信号丢失、起动失败、紧急停车等报警功能。 (11)机组抗负荷冲击能力:应有75%以上(12)机组尺寸:: 长:≤3860,宽:≤1525,高:≤2059 单位mm (13)过载能力:机组应具有超过额定负荷10%运行1小时的过载能力 |
是 | |
广州 | CSG800 |
(—)技术参数 (1)备用功率:900KW /主用功率:800KW (2)机组测试环境温度40℃ (3)额定输出电压:三相四线400/230V (4)频率:50Hz (5)额定功率因数:0.8(滞后) (6)绝缘等级:H级 (7)机组电气性能 l 频率降:≤3% l 稳态频率带 ≤0.5% l 瞬态频率偏差 ≤±10%≤—7% l 频率恢复时间 ≤3S l 稳态电压偏差 ≤±1 l 瞬态电压偏差 ≤+20%≤-15% l 电压恢复时间 ≤4S l 电压调制 ≤0.3% (二)机组主要部件要求 (1)交流发电机、无刷、自励、AVR电压调整器、自通风,空载至满载电压保持±0.5%之间, 绝缘等级:H级 防护等级:IP23 稳态/瞬态电压调整率(≤%): ±/-15-20 电子调整器:0~5/±9(可调) 机械调整器:5/±9(≤%): 波形失真(≤%):0.5 电压/频率稳定时(≤秒):2/30.5 发电额定情况下的温升不超过125°C (2)柴油机发动机 (3)冷却系统带:风扇水箱闭式风冷循环式散热器 (4)调速方式:电子调速, (5)增压器涡:轮增压,PT泵 (6)传感器:油压水温传感器 (7)机组结构:柴油机、发电机、冷却风扇冷水散热器、启动、充电、控制系统安装在同一机架上的成套设备 (8)机组的启动24V直流电动马达启动,可容易连续启动6次以上,并设有柴油机带动的充电机。机组能在停电或紧急状态下快速自启动,启动后10秒内可正常供电。当市电恢复或紧急状态消除时,机组应能自动停机,自动/手动启动两种方式. (9)机组和控制屏的显示方式以:数字方式显示电流、电压、频率、功率因数、水温、油压、燃油油位、转速、电池电压、运行小时等 . (10)机组保护系统:有发电机各类电气故障报警、跳停机 高水温、低油压、充电故障、超速/低速报警停机,压力/转速传感信号丢失、起动失败、紧急停车等报警功能。 (11)机组抗负荷冲击能力:应有75%以上(12)机组尺寸:: 长:≤4550,宽:≤1900,高:≤2500 单位mm (13)过载能力:机组应具有超过额定负荷10%运行1小时的过载能力 |
||||
广州 | CSG1000 |
(—)技术参数 (1)备用功率:1120KW /主用功率:1000KW (2)机组测试环境温度40℃ (3)额定输出电压:三相四线400/230V (4)频率:50Hz (5)额定功率因数:0.8(滞后) (6)绝缘等级:H级 (7)机组电气性能 l 频率降:≤3% l 稳态频率带 ≤0.5% l 瞬态频率偏差 ≤±10%≤—7% l 频率恢复时间 ≤3S l 稳态电压偏差 ≤±1 l 瞬态电压偏差 ≤+20%≤-15% l 电压恢复时间 ≤4S l 电压调制 ≤0.3% (二)机组主要部件要求 (1)交流发电机、无刷、自励、AVR电压调整器、自通风,空载至满载电压保持±0.5%之间, 绝缘等级:H级 防护等级:IP23 稳态/瞬态电压调整率(≤%): ±/-15-20 电子调整器:0~5/±9(可调) 机械调整器:5/±9(≤%): 波形失真(≤%):0.5 电压/频率稳定时(≤秒):2/30.5 发电额定情况下的温升不超过125°C (2)柴油机发动机 (3)冷却系统带:风扇水箱闭式风冷循环式散热器 (4)调速方式:电子调速, (5)增压器涡:轮增压,PT泵 (6)传感器:油压水温传感器 (7)机组结构:柴油机、发电机、冷却风扇冷水散热器、启动、充电、控制系统安装在同一机架上的成套设备 (8)机组的启动24V直流电动马达启动,可容易连续启动6次以上,并设有柴油机带动的充电机。机组能在停电或紧急状态下快速自启动,启动后10秒内可正常供电。当市电恢复或紧急状态消除时,机组应能自动停机,自动/手动启动两种方式. (9)机组和控制屏的显示方式以:数字方式显示电流、电压、频率、功率因数、水温、油压、燃油油位、转速、电池电压、运行小时等 . (10)机组保护系统:有发电机各类电气故障报警、跳停机 高水温、低油压、充电故障、超速/低速报警停机,压力/转速传感信号丢失、起动失败、紧急停车等报警功能。 (11)机组抗负荷冲击能力:应有75%以上(12)机组尺寸:: 长:≤5320,宽:≤1920,高:≤2520 单位mm (13)过载能力:机组应具有超过额定负荷10%运行1小时的过载能力 |
||||
1.1 | 柴油发动机 | 重庆 |
重庆康明斯 发动机有限公司 KTA19-G6A |
发动机技术参数 (1)型式:4冲程直列6缸,PT燃油系统,直接喷射式 (2)功率:500KW (3)冷却方式:满足环境温度40℃水箱散热器,皮带驱动冷却风扇,带风扇安全护罩 (4)调速方式:高精度电子调速 (5)启动方式:DC24V启动,并配有硅整流充电发电机 (6)过滤系统:干式空气滤清器\燃油滤清器\机油滤清器 (7)启动电池 :2个200AH蓄电池和市电充电器 (8)燃油消耗率 ≤130 L/h(满载) (9)工作容积 : 18.9 L (10)进气方式:废气涡轮增压-后冷却器 (11)机油容量: 50L (12)噪声声压级 ≤105 dB(A) |
是 | |
重庆康明斯 发动机有限公司 KTA38-G5 |
发动机技术参数 (1)型式:4冲程直列12缸,PT燃油系统,直接喷射式 (2)功率:800KW (3)冷却方式:满足环境温度40℃水箱散热器,皮带驱动冷却风扇,带风扇安全护罩 (4)调速方式:高精度电子调速 (5)启动方式:DC24V启动,并配有硅整流充电发电机 (6)过滤系统:干式空气滤清器\燃油滤清器\机油滤清器 (7)启动电池 :2个200AH蓄电池和市电充电器 (8)燃油消耗率 ≤185 L/h(满载) (9)工作容积: 37.8/ L (10)进气方式:废气涡轮增压-后冷却器 (11)机油容量: 135L (12)噪声声压级 ≤105 dB(A) |
|||||
重庆康明斯 发动机有限公司 KTA50-G3 |
发动机技术参数 (1)型式:4冲程直列6缸,PT燃油系统,直接喷射式 (2)功率:500KW (3)冷却方式:满足环境温度40℃水箱散热器,皮带驱动冷却风扇,带风扇安全护罩 (4)调速方式:高精度电子调速 (5)启动方式:DC24V启动,并配有硅整流充电发电机 (6)过滤系统:干式空气滤清器\燃油滤清器\机油滤清器 (7)启动电池 :2个200AH蓄电池和市电充电器 (8)燃油消耗率 ≤261 L/h(满载) (9)工作容积: 50.3 L (10)进气方式:废气涡轮增压-后冷却器 (11)机油容量: 177L (12)噪声声压级 ≤105 dB(A) |
|||||
1.2 | 发电机 | 广州 |
广州英格 发电机有限公司 EG355L-500N EG400L-800N EG400L-1000N |
发电机参数 (1)型式:无刷自励,静态调节 (2)结构:单轴承,紧藕合 (3)防护等级:IP23防滴漏式 (4)绝缘等级:全部H (5)波型畸变率:%≤5 (6)电话谐波因数THF : %≤2 (7)电话影响系数TIF : %≤50 (8)电压调节器 自动电压调节器 AVR |
是 | |
1.3 | 控制器 | 深海3110 |
控制器功能 机组和控制屏的显示方式 以数字方式显示电流、电压、频率、功率因数、水温、油压、燃油油位、转速、电池电压、运行小时等 |
是 | ||
2 | 并机柜 | 广州 |
全自动转换柜功能作用: 1、转换开关 转换开关采用常熟转换开关,具有电气、机械联琐;该转换开关具有良好的电气隔离功能,主电源失电自动从常用电源转换到备用电源,并提供一个中间断开位置,以实现手动切换,并提供在中间断开位置实现挂锁、锁定功能,以实现安全检修隔离需求; 2、GGD转换柜外形尺寸:高1800mm×宽800mm×厚600mm。 3、柜体框架采用组合装配式结构和部分焊接两种形式,表面经防锈处理后再喷塑,外观整洁;且可以防潮、防尘、防腐蚀。 4、转换柜各功能室分开,大致分为控制元件室、断路器室、母线和电缆室,各隔室之间用钢板或绝缘板分隔。 5、柜底部由多块可方便拆卸并开有电缆孔的底板组合而成。 |
是 |
