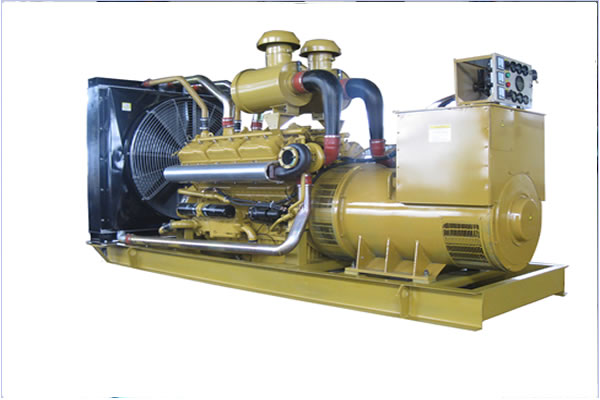

上柴股份350KW柴油发电机组参数说明
2019-07-23
来源： 柴油发电机组厂家
|
发 电 机 组 |
机组品牌 | 上海柴油股份 |
| 机组型号 | SD400GF | |
| 常用功率（KW/KVA） | 360 / 450 | |
| 备用功率（KW/KVA） | 400 / 500 | |
| 额定电流（A） | 649.4 | |
| 额定电压（V） | 400/230 | |
| 额定频率（HZ） | 50Hz | |
| 接线方式 | 三相四线 | |
| 功率因素 | 0.8（滞后） | |
| 空载电压波形失真（≤%） | 5 | |
| 电压稳态调整率（≤%） | ±0.5 | |
| 电压瞬态调整率（≤%） | ±20～-15 | |
| 电压稳定时间（s） | ≤2 | |
| 电压波动率（≤%） | 0.5 | |
| 频率稳态调整率（≤%） | ±5(0-5可调) | |
| 频率瞬态调整率（≤%） | +10 ~ -7 | |
| 频率稳定时间（s） | ≤3 | |
| 频率波动率（≤%） | 0.5 | |
| 启动方式 | DC 24V电启动 | |
| 长×宽×高（mm） | 3900×1550×1900 | |
| 重量（kg） | 4600 | |
| 标准大气条件 | GB1105，ISO3046规定（符合） | |
| 大气压力 | 100Kpa（海拔400m） | |
| 环境温度（℃） | 40 | |
| 相对湿度（%） | 80 | |
| 噪音dB（A）LP7M | ≤95 | |
| 技术标准 | 符合GB/T2820.1，.5，.6及ISO85282-1，-5，-6“往复式内燃机驱动的交流发电机组”标准的规定。 | |
|
发 动 机 |
柴油机品牌 | 上柴股份 |
| 柴油机型号 | NT271ZW40 | |
| 缸径×冲程（mm） | 135×158 | |
| 气缸数量及排列 | 12V | |
| 排量（L） | 27.1 | |
| 发动机额定转速(rpm) | 1500 | |
| 进气方式 | 废气涡轮增压 | |
| 燃气量（m3/分） | 76 | |
| 排烟量（m3/分） | 201 | |
| 排烟温度（℃） | 510 | |
| 冷却方式 | 自带水箱风扇冷却 | |
| 排风量（m3/分） | 1200 | |
| 冷却液总容量（L） | 240 | |
| 最高出水温度（℃） | 99 | |
| 节温器调温范围（℃） | 75-90 | |
| 机油总容量（L） | 48 | |
| 燃油消耗100%负载（L/H） | 85.5 | |
| 机油消耗(%燃油) | 0.5 | |
| 调速方式 | 电 子 | |
| 供油方式 | 直 喷 | |
|
交 流 发 电 机 |
发电机品牌 | 广 州 英 格 |
| 发电机型号 | EG315L-360N | |
| 额定容量(KW/KVA) | 360/450 | |
| 励磁方式 | 无刷自励 | |
| 防护等级 | IP21 | |
| 绝缘等级 | H | |
| 绕组节距 | 2/3 | |
| 超速能力 | 2250rpm | |
| 短路电流能力 | 300%(3In):10s | |
| 电话谐波因数THF | <2% | |
| 发电机额定温升 | 125℃ |
