海口康明斯发电机组-控制系统功能及其原理图
2019-06-12
来源： 未知
控制器型号：智慧型PCC3100控制系统
制造商：康明斯公司专利产品
制造商：康明斯公司专利产品
| 标准控制功能: | 其本保护功能： |
| ·负载电流面分比模拟量表 | 报警 |
| ·交流频率模拟量表 | ·水温高/低 |
| ·交流电压模拟量表 | ·直流电压高/低 |
| ·负载功率百分比模拟表 | ·机油油压低 |
| ·机组起动次数控制 | ·油箱燃油液位低（选项） |
| ·数字量输出量屏 | ·起动失败 |
| ·紧急停车按键 | ·电池弱电 |
| ·怠速模式控制 | ·机油压力传感器故障 |
| ·主菜单按键 | ·温度传感器故障 |
| ·盘面背景灯 | ·过载保护干接点 |
| ·远程遥控起动 | ·四种客户备用故障报警接点 |
| ·复位键 | 停机保护 |
| ·“运行-停机—自动”旋钮开关 | ·紧急停机 |
| ·系统自诊断功能 | ·系统不起动 |
| ·客户界面箱 | ·起动失败 |
| ·电压值、电流值相位选择键 | ·水位低（可改为报警选项） |
| 标准机组特征数据汇总： | ·水温高 |
| 交流电量数据 | ·机油压力低 |
| ·线电压 | ·转速传感器故障 |
| ·相电压 | ·超速 |
| ·相电流 | ·短路 |
| ·功率 | ·频率低 |
| ·功率因数 | ·过电流 |
| ·输出千瓦时 | ·交流电压高/低 |
| 发动机数据 | PCC3100控制选件 |
| ·转速 | 系统网络通信 |
| ·机油压力 | ·提供RS485标准接口和通信协议，可以和各种楼宇监控系统和电源监控系统相匹配 |
| ·机油温度 | ·符合世界通行的LonWorks技术标准 |
| ·电池电压 | ·提供康明斯电力系统正版监控软件， |
| ·冷却液温度 | 可以对发电机组进行现场和远程监控 |
| ·发动机起动次数 | |
| ·发动机运行小时数 |

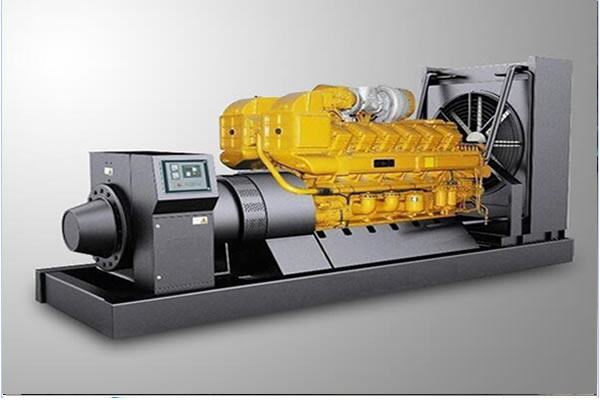

1.5 设备清单一览表（一）
| 序号 | 名称 | 规格及描述 | 制造商 | 数量 | 材质 | 备注 |
| 一 | 300GF /常用300KW柴油发电机组及附件（数量以每台计） | |||||
| 1. | 柴油机 | KTA50-G8 |
美国康明斯公司 |
1台 | ||
| 1.1 | 进气系统 | 组件式干芯空气滤清器，带维修指示器 |
1套/ 2台 |
优质 | ||
| 1.2 | 增压器 | 原厂配置 | 2台 | 优质 | ||
| 1.3 | 冷却系统 | 带防护装置的散热器；冷却液排放管；风扇和皮带防护装置；长效冷却液 | 1套 | 优质 | ||
| 1.4 | 排气系统 | 不锈钢排气软管和ANSI焊接法兰；排气系统防护装置、高效消声器 | 1套 | 优质 | ||
| 1.5 | 燃油系统 | 燃油粗滤器；燃油细滤器；燃油输油泵；燃油软管，油水分离器 | 1套 | 优质 | ||
| 1.6 | 调速器 | 电子调速器配PT燃油泵 | 1套 | 优质 | ||
| 1.7 | 润滑 | 旋转型纸基全流和旁通机油滤清器,润滑油排放管；曲轴箱通气装置 | 1套 | 优质 | ||
| 1.8 | 起动/充电 | 40A充电发电机；燃油切断电磁阀；24伏起动马达；电池接驳电缆 | 1套 | 优质 | ||
| 2. | 交流发电机 | 斯坦福交流发电机 | 史丹福廠制造 | 1台 | 优质 | |
| 3. | 控制系统 | PCC3100 | Onan奧南公司制造 | 1套 | 优质 | |
| 4. | 蓄电池 | 高效铅酸蓄电池 | 美国康明斯公司 | 2只 | 优质 | |
| 4.1 | 电压调节器 | 数字式调节器DVR | 1只 | 优质 | ||
| 4.2 | 励磁、绝缘 | PMG永磁機，H级绝缘 | 1台 | 优质 | ||
| 4.3 | 定子温度探测器 | 原厂配置 | 1台 | 优质 | ||
| 5. | 公共机座 | 结构钢轨 | 1台 | 优质 | ||
| 5.1 | 减震垫 | 减震垫 | 16只 | 优质 | ||
设备清单一览表（二）
| 序号 | 名称 | 规格及描述 | 制造商 | 数量 | 材质 | 备注 |
| 一 | NT855-G4 /常用400KW柴油机及附件（数量以每台计） | |||||
| 1. | 柴油机 | KTA50-G8 |
康明斯公司 |
1台 | ||
| 1.1 | 进气系统 | 组件式干芯空气滤清器，带维修指示器 |
1套/ 2台 |
优质 | ||
| 1.2 | 增压器 | 配置 | 2台 | 优质 | ||
| 1.3 | 冷却系统 | 带防护装置的散热器；冷却液排放管；风扇和皮带防护装置；长效冷却液 | 1套 | 优质 | ||
| 1.4 | 排气系统 | 不锈钢排气软管和ANSI焊接法兰；排气系统防护装置、高效消声器 | 1套 | 优质 | ||
| 1.5 | 燃油系统 | 燃油粗滤器；燃油细滤器；燃油输油泵；燃油软管，油水分离器 | 1套 | 优质 | ||
| 1.6 | 调速器 | 电子调速器配PT燃油泵 | 1套 | 优质 | ||
| 1.7 | 润滑 | 旋转型纸基全流和旁通机油滤清器,润滑油排放管；曲轴箱通气装置 | 1套 | 优质 | ||
| 1.8 | 起动/充电 | 40A充电发电机；燃油切断电磁阀；24伏起动马达；电池接驳电缆 | 1套 | 优质 | ||
| 3. | 控制系统 | PCC3100 | Onan奧南公司制造 | 1套 | 优质 | |
| 4. | 蓄电池 | 高效铅酸蓄电池 | 康明斯公司 | 2只 | 优质 | |
| 4.1 | 电压调节器 | 数字式调节器DVR | 1只 | 优质 | ||
| 4.2 | 励磁、绝缘 | PMG永磁機，H级绝缘 | 1台 | 优质 | ||
| 4.3 | 定子温度探测器 | 配置 | 1台 | 优质 | ||
| 5. | 公共机座 | 结构钢轨 | 1台 | 优质 | ||
| 5.1 | 减震垫 | 减震垫 | 16只 | 优质 | ||
| 滑差离合 | ||||||
| 三 | 专用工具（数量以每台计） | |||||
| 1. | 调试、检测专用工具 | -- | -- | 1套 | 优质 | 免费赠送 |
| 2. | 工具箱 | 原厂配置 | ||||
| 3. | 黄油枪 | -- | -- | 1台 | 优质 | |
