上柴柴油发电机---功能保护优势有哪些方法
2019-04-28
来源： 未知

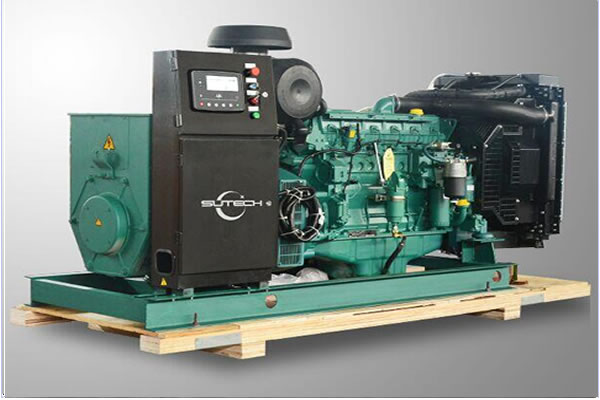

1. 上柴柴油发电机失磁保护
失磁保护作为发电机励磁电流的异常下降或完全消失的磁故障保护。它由励磁低压 UFD(P)、系统低压、静态稳定阻抗、电视断电判据等组成，随有功功率的自动变化，分别工作在信号发送和失励中。励磁低压 UFD(P) 判据和静态稳定阻抗准则都与静态稳定边界有关，可用于检测发电机是否因失磁而失稳。静稳定阻抗准则在磁场损失后在静态和稳定边界处移动。
2. 上柴柴油发电机的过励保护
过励磁保护是指由于铁心工作磁密度过高而引起的低频或高压反应发电机的保护。过励磁保护可分为高、低两部分，低定值由 5s 的固定延时发出，降低励磁电压（降低励磁电压、励磁电流的功能暂未用）。通过逆时间限制，在灭磁和退磁过程中实现了高值的运算。逆延迟可达 5 秒，下限为 200 秒。
3. 上柴柴油发电机定子接地保护
发电机定子接地保护作为发电机定子单相接地故障保护，由两部分组成：基波零序电压部分和三次谐波电压；定子绕组单相接地故障从基本零序电压保护器末端到发电机尾部 95% 区域。它由在发电机端反映零序电压的原理组成，在限时 T1(5s) 由时间限制 T1(5s) 进行灭磁。定子绕组的单相接地故障由发电机的中性点和发电机端的三次谐波原理组成，定子绕组在限时 T2(5s) 内对信号运行，两者构成 100% 的定子接地保护。保护装置设有 PT 断开锁。
4. 上柴柴油发电机定子匝间保护
该保护由纵向零序电压和故障为负序方向的判据组成，并设置 PT 断路和锁相措施作为发电机匝间、中间短路和定子绕组开合焊的主要保护措施。故障分量的负序方向判据通过检测出流发生器的负序功率来实现纵向零序电压判据。通过纵向零序电压判据，实现了直接连接发电机中性点但不接地的 3PT 开式三角绕组输出的纵向 3U0 实现。保护行动完全停止。
5. 上柴柴油发电机失步保护
该保护使用三个阻抗元件来检测滑动极的数目，并通过阻抗的轨迹变化确定振荡中心的位置。在短路故障、系统振荡、电压断路器等情况下，保护不误动。当振荡中心位于发电机 - 变压器组内时，保护 I 段通过 T1(0.5s) 启动跳闸命令，并起到脱列和退磁的作用；当振荡中心位于发电机 - 变压器组之外时，保护 II 段开始通过 T2(2s) 发出信号。所述保护装置设有电流锁定装置，以确保当断路器断开时，该电流不超过所述断路器的额定离级中断电流。
6. 上柴柴油发电机的低频累积保护
低频累积保护反应系统频率降低对汽轮机保护的累积效应包括敏感频率继电器和计数器。在出口断路器的辅助触点锁存器（即发电机退出运行时低频累加保护也退出运行）之后，累积系统频率小于频率值 47.5Hz 的时间，当累积时间达到设定值 3000 秒时，延迟 30 秒后发送信号。该装置可在运行时实时监测：显示数值、频率 f 和累积时间。
7.上柴柴油发电机励磁回传负荷保护
励磁回传负载保护是转子励磁回路的过电流或过负荷保护，它连接成三相，由固定时限和逆时限两部分组成。工作电流的固定时限部分根据正常运行最大额定电流下可靠返回的条件设定，限时 T1(5s) 在信号上移动，减小励磁电流（降低励磁电流的功能未用）；发电机励磁绕组的过载能力是根据逆时限的运行特性来确定的，保护动作是不列示的和不励磁的。逆时限的上限是 10 秒。
8. 上柴柴油发电机转子的单点接地保护
发电机转子单点接地保护是对发电机转子回路单点接地故障的响应。该保护采用乒乓开关原理，依次采样转子回路正负极电压，求解两种不同的接地回路方程。实时计算转子接地电阻和接地位置。以 2 秒的延迟保护信号的动作。
9. 上柴柴油发电机的对称过载保护
保护装置由两部分组成：固定时限和逆时限；固定时限部分在 5 秒时限后在信号中移动。逆运行特性是根据发电机承受过载电流的容量来确定的，动作未被列出。该保护装置能反映发电机定子的蓄热过程。
------------------------------------------------------

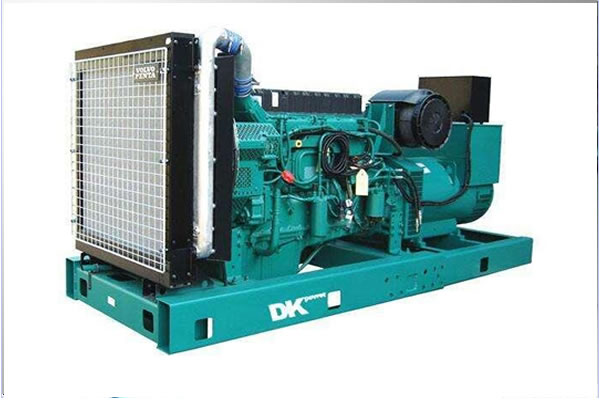

失磁保护作为发电机励磁电流的异常下降或完全消失的磁故障保护。它由励磁低压 UFD(P)、系统低压、静态稳定阻抗、电视断电判据等组成，随有功功率的自动变化，分别工作在信号发送和失励中。励磁低压 UFD(P) 判据和静态稳定阻抗准则都与静态稳定边界有关，可用于检测发电机是否因失磁而失稳。静稳定阻抗准则在磁场损失后在静态和稳定边界处移动。
过励磁保护是指由于铁心工作磁密度过高而引起的低频或高压反应发电机的保护。过励磁保护可分为高、低两部分，低定值由 5s 的固定延时发出，降低励磁电压（降低励磁电压、励磁电流的功能暂未用）。通过逆时间限制，在灭磁和退磁过程中实现了高值的运算。逆延迟可达 5 秒，下限为 200 秒。
3. 上柴柴油发电机定子接地保护
发电机定子接地保护作为发电机定子单相接地故障保护，由两部分组成：基波零序电压部分和三次谐波电压；定子绕组单相接地故障从基本零序电压保护器末端到发电机尾部 95% 区域。它由在发电机端反映零序电压的原理组成，在限时 T1(5s) 由时间限制 T1(5s) 进行灭磁。定子绕组的单相接地故障由发电机的中性点和发电机端的三次谐波原理组成，定子绕组在限时 T2(5s) 内对信号运行，两者构成 100% 的定子接地保护。保护装置设有 PT 断开锁。
4. 上柴柴油发电机定子匝间保护
该保护由纵向零序电压和故障为负序方向的判据组成，并设置 PT 断路和锁相措施作为发电机匝间、中间短路和定子绕组开合焊的主要保护措施。故障分量的负序方向判据通过检测出流发生器的负序功率来实现纵向零序电压判据。通过纵向零序电压判据，实现了直接连接发电机中性点但不接地的 3PT 开式三角绕组输出的纵向 3U0 实现。保护行动完全停止。
该保护使用三个阻抗元件来检测滑动极的数目，并通过阻抗的轨迹变化确定振荡中心的位置。在短路故障、系统振荡、电压断路器等情况下，保护不误动。当振荡中心位于发电机 - 变压器组内时，保护 I 段通过 T1(0.5s) 启动跳闸命令，并起到脱列和退磁的作用；当振荡中心位于发电机 - 变压器组之外时，保护 II 段开始通过 T2(2s) 发出信号。所述保护装置设有电流锁定装置，以确保当断路器断开时，该电流不超过所述断路器的额定离级中断电流。
6. 上柴柴油发电机的低频累积保护
低频累积保护反应系统频率降低对汽轮机保护的累积效应包括敏感频率继电器和计数器。在出口断路器的辅助触点锁存器（即发电机退出运行时低频累加保护也退出运行）之后，累积系统频率小于频率值 47.5Hz 的时间，当累积时间达到设定值 3000 秒时，延迟 30 秒后发送信号。该装置可在运行时实时监测：显示数值、频率 f 和累积时间。
7.上柴柴油发电机励磁回传负荷保护
励磁回传负载保护是转子励磁回路的过电流或过负荷保护，它连接成三相，由固定时限和逆时限两部分组成。工作电流的固定时限部分根据正常运行最大额定电流下可靠返回的条件设定，限时 T1(5s) 在信号上移动，减小励磁电流（降低励磁电流的功能未用）；发电机励磁绕组的过载能力是根据逆时限的运行特性来确定的，保护动作是不列示的和不励磁的。逆时限的上限是 10 秒。
8. 上柴柴油发电机转子的单点接地保护
发电机转子单点接地保护是对发电机转子回路单点接地故障的响应。该保护采用乒乓开关原理，依次采样转子回路正负极电压，求解两种不同的接地回路方程。实时计算转子接地电阻和接地位置。以 2 秒的延迟保护信号的动作。
9. 上柴柴油发电机的对称过载保护
保护装置由两部分组成：固定时限和逆时限；固定时限部分在 5 秒时限后在信号中移动。逆运行特性是根据发电机承受过载电流的容量来确定的，动作未被列出。该保护装置能反映发电机定子的蓄热过程。
------------------------------------------------------
