康明斯柴油发电机组控制操作内容程序

2019-08-22

来源：柴油发电机组厂家

	停止	按一下此键，控制器立即进入停机状态，并退出自动或手动状态。
	自动	按一下此键，控制器立即进入自动状态，并退出手动状态。
	故障复位	控制器出现报警故障时，按一下此键，控制器全部故障复位。
	手动	按一下此键，控制器立即进入手动状态，并退出自动状态。
	启动	控制器在手动状态时，按一下此键，控制器立即进入启动状态。
	上翻页	按一下此键，控制器的液晶显示屏内容上翻一页。
	下翻页	按一下此键，控制器的液晶显示屏内容下翻一页。

2.2操作
2.2.开始
A.按接线图（见附图）接好线路，仔细检查好机组和接线。

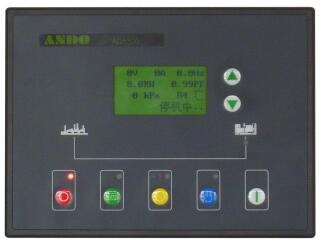

B.接通电源开关，控制器显示“ＡＮＤＯ”和“AD5300-******”(控制器型号和编号)（见图1）。 3秒后进入停机状态（见图2）。控制器型号和编号含义如下：
AD5300

2.3开机
2.3.1手动开机
按一下“   ”键松开，机组进手动状 (见图6)，控制器立刻输出运行信号（即端子4输出正电源，最大1A），再按下“   ”键开始起动（即端子5输出正电源，最大1A）(见图8)。如需预热,起动前先按下“   ”键开始预热（即端子7输出正电源，最大1A）(图7)。如果起动成功,松开起动按键，则进入暖机状态（见图9），暖机几秒(由Set[9]设置)后进入正常运行状态（即端子8输出正电源，最大1A）（见图10）。

2.3.2自动开机：
按一下“    ”键松开，机组将进入自动状态(见图12)。如有自动信号输入（即端子10接地），延时几秒(由Set[4]设置)后输出运行信号（即端子4输出正电源，最大1A），并开始预热（即端子7输出正电源，最大1A）(见图13)，预热几秒(由Set[3]设置)后开始起动（即端子5输出正电源，最大1A）(见图14)。如果起动成功,则进入暖机状态(见图15)，暖机几秒(由Set[9]设置)后进入正常运行状态（端子8输出正电源，最大1A）(见图16)；如起动几秒(由Set[5]设置)不成功，则再次进入预热几秒(由Set[3]设置)或间隔几秒(由Set[6]设置)（二者以时间长者为准）后再次起动，如此反复几次(由Set[7]设置)起动不成功，显示起动失败报警(见图17)，并取消运行信号（即端子4无输出），输出停机信号（即端子6输出正电源，最大1A），停机无转速和频率后几秒(由Set[12]设置) ,停机信号消失（即端子6无输出），控制器处于故障停机中。按一下“   ”键松开，可复位报警(见图17)。自动状态时，如自动信号消失（即端子10不接地）后，又有自动信号输入（即端子10接地），则以前的报警自动复位。
注意：如Set[2]>99时, 起动后,1秒内如无转速信号输入(端子17、18)，立刻停止起动（即端子5无输出）。以保护起动马达。

2.3.3正常运行
如果发电压正常，“    ”图标下面的绿灯常亮（见图18）,如果不正常绿灯闪烁或不亮。控制器最多分六页显示机组状态、运行参数等；按一下“   ”键或“   ”键松开（见图18,19），可上下翻页查看各页机组参数：
A．第一页（见图19）。第一行分别是：各相平均线电压V（单相电机（Set[34]=001）时为单相相电压）、各相平均电流A（单相电机（Set[34]=001）时为单相电流）、频率Hz；第二行分别是：总功率KW、总功率因素P.F.。第三行分别是：左油压KPa、左水温℃；第四行是：机组状态（手动/自动、停机中/预热中/起动中/暖机中/运行中/冷却运行/故障警告/故障停机），如果有报警，则轮换显示机组状态和报警内容。
B．第二页（见图20）。显示电压：三相线电压Vab、Vbc、Vca和三相相电压Va、Vb、Vc（单相电机无此页显示）。
C．第三页（见图21）。显示输出：三相电流Ia、Ib、Ic和频率Hz、总功率KW、总功率因素P.F. （单相电机无此页显示）。D．第四页（图22）。显示发动机参数_1：左右油压KPa、左右水温℃（单油压水温模式Set[1]=1**时，只显示左油压KPa、左水温℃；见图23）、发动机转速rpm。

E．第五页（见图24）。显示发动机参数_2：机油温℃、燃油位（注：模式Set[1]=**6时，无此页显示）。
F．第六页（见图25）。显示机组参数：累计运行时间h、电池电压V。
