海南康明斯发电机组880KW发电机组技术参数
2019-06-11
来源： 未知

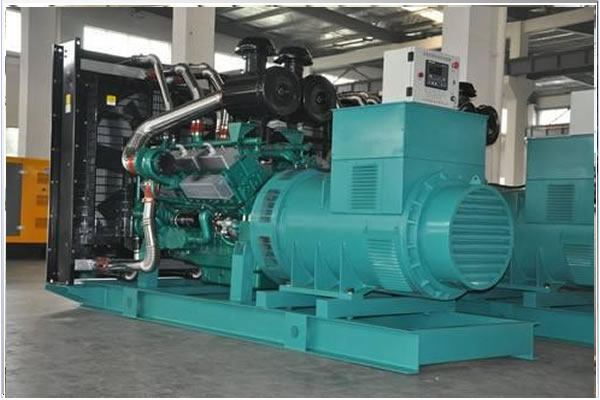

康明斯（Cummins）880KW柴油发电机组技术参数
|
发 电 机 组 |
机组品牌 | 康明斯(Cummins)柴油发电机组 | |
| 机组型号 | CSG460 | ||
| 常用功率（KW/KVA） | 880 | ||
| 备用功率（KW/KVA） | 900 | ||
| 额定电流（A） | 722 | ||
| 额定电压（V） | 400/230（可调） | ||
| 额定转速/频率（RPM/Hz） | 1500/50 | ||
| 功率因素 | 0.8（滞后） | ||
| 接线方式 | 三相四线 | ||
| 空载电压波形失真（≤%） | 5 | ||
| 电压稳态调整率（≤%） | ±0.5 | ||
| 电压瞬态调整率（≤%） | ±20～-15 | ||
| 电压稳定时间（s） | ≤2 | ||
| 电压波动率（≤%） | 0.5 | ||
| 频率稳态调整率（≤%） | ±5(0-5可调) | ||
| 频率瞬态调整率（≤%） | +10 ~ -7 | ||
| 频率稳定时间（s） | ≤3 | ||
| 频率波动率（≤%） | 0.5 | ||
| 启动方式 | DC 24V电启动 | ||
| 蓄电池 | 12V 200A | ||
| 长×宽×高（mm） | 3600×1250×1900 | ||
| 重量（kg） | 4800 | ||
| 标准大气条件 | GB1105，ISO3046规定（符合） | ||
| 海拔高度（m） | ≤1000 | ||
| 环境温度（℃） | ≤40 | ||
| 相对湿度（%） | ≤95 | ||
| 额定负载距发动机1（dBA） | 103 | ||
| 技术标准 | 符合GB/T2820.1，.5，.6及ISO85282-1，-5，-6“往复式内燃机驱动的交流发电机组”标准的规定。 | ||
|
发 动 机 |
柴油机品牌 | 重庆康明斯(Cummins) | |
| 柴油机型号 | KTA19-G3A | ||
| 型式 | 4冲程、直列、6缸 | ||
| 进气方式 | 涡轮增压中冷 | ||
| 缸径(mm)×冲程(mm) | 159×159 | ||
| 排量(L) | 18.9 | ||
| 压缩比 | 14.5∶1 | ||
| 发动机最大功率（KW） | 504 | ||
| 恒负荷下稳态波动率(%) | ±0.25 | ||
| 排气系统 | |||
| 最大排气背压(kPa) | 10 | ||
| 排气流量（L/s） | 1604 | ||
| 排气温度（℃） | 557 | ||
| 进气系统 | |||
| 最大进气阻力 | 脏滤芯空滤器（kPa） | 6.23 | |
| 标准干净滤芯空滤器（kPa） | 2.49 | ||
| 重型干净滤芯空滤器(kPa) | 3.74 | ||
| 燃烧空气量（m³/min） | 32 | ||
| 进气流量（L/s） | 579 | ||
| 冷却系统 | |||
| 冷却液容量(L) | 66 | ||
| 最高出水温度（℃） | 104 | ||
| 节温器调温范围（℃） | 82-93 | ||
| 润滑系统 | |||
| 最高机油温度（℃） | 121 | ||
| 润滑油容量（L） | 50 | ||
| 机油消耗(%燃油) | 0.5 | ||
| 燃油系统 | |||
| 燃油系统型式 | 康明斯PT直喷系统，EFC电子调速 | ||
| 燃油泵最大流量(L/H) | 220 | ||
| 额定功率燃油油耗(L/H) | 107 | ||
|
交 流 发 电 机 |
发电机品牌 | 恒通电机/江苏 | |
| 发电机型号 | HJI-400 | ||
| 额定容量(KW/KVA) | 400/500 | ||
| 励磁方式 | 无刷励磁，AVR电压调压 | ||
| 防护等级 | IP221 | ||
| 绝缘等级 | H | ||
| 绕组节距 | 2/3 | ||
| 超速能力 | 2250rpm | ||
| 短路电流能力 | 300%(3In):10s | ||
| 电话谐波因数THF | <2% | ||
| 发电机额定温升 | 125℉ | ||
|
控 制 系 统 |
品 牌 | 英国深海 | |
| 型 号 | 3110模块控制器 | ||
| 显示功能 |
超速、油压、水温、充电失败、显示报警故障 、水温高、油压低、超速、启动失败、手动启动控制、远端启动控制、并可扩展等 |
||
