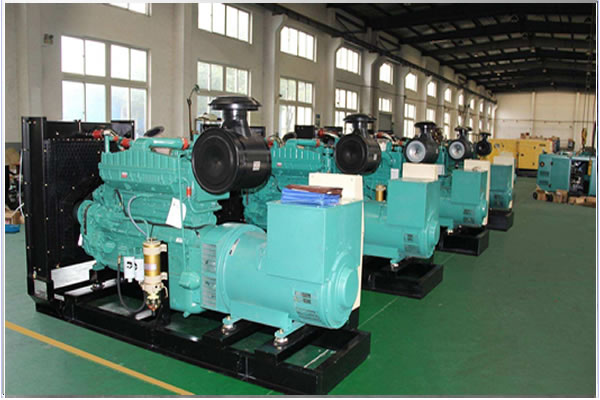

两台CAT400KW柴油发电机组用自动并机方案
2019-06-11
来源: 未知
一、.项目名称
两台CAT400KW柴油发电机组用自动/手动并联柜SNA-109。
二、系统报价 RMB:元
两台CAT400KW柴油发电机组用自动/手动并联柜SNA-109。
二、系统报价 RMB:元
序号 | 配置 | 型号 | 产地 | 数 量 | 单 价 | 价 格 | |
1 | 并联控制柜 | SNA-109 | 广州 | 2台 | ¥75,000.00 | ¥150,000.00 | |
2 | 出线柜 | SNA-109 | 广州 | 1台 | ¥10,000.00 | ¥10,000.00 | |
3 | 机组加装电子调速器 | GAC | 美国进口 | 2套 | ¥10,000.00 | ¥20,000.00 | |
4 | 信号线 | BV-1.0×10芯 | -- | 120米 | ¥30.00 | ¥3600.00 | |
5 | 双芯屏蔽线 | BV-1.5×2芯 | -- | 80米 | ¥20.00 | ¥1600.00 | |
6 | 人工安装调试费 | ¥6000.00 | |||||
7 | 合计 | 小写:¥191,200.00元 | |||||
折让价大写:人民币壹拾玖万壹仟贰佰元整 |
三、系统功能
1、 一次线路分屏图
1、 一次线路分屏图
一 次 线 路 图 |
|||
配电柜编号 | P1 | P2 | P3 |
配电柜型号 | GGD | GGD | GGD |
配电柜尺寸 | 2200×800×800 | 2200×800×800 | |
开关代号 | K1 | K2 | |
开关型号 | MW08 H1/3P | MW08 H1/3P | |
额定电流 | 800A | 800A | |
开关用途 | 并联 | 并联 | 出线 |
继电保护 | 同期/逆功/正功/短路/过流 | 同期/逆功/正功/短路/过流 | |
馈电名称 | 1#发电机组并联柜 | 2#发电机组并联柜 | |
馈电型号 | 400KW | 400KW |
2、主开关与柜体
1) 并车柜主开关K1、K2
u 为梅兰日兰抽屉式电动、预储能空气开关800A;
u 该开关具有短路、过流、欠压、失压脱扣保护功能;
u 操作可手动合闸、手动分励,也可电动合闸;
2) 柜体:
u 采用标准GGD骨架结构,经防锈、电镀、喷塑处理;
u 柜体顶盖、底盖、侧板可拆卸,便于从顶部或底部进/出线;
u 柜体顶部和底部有通风百叶窗,保持空气流动;
u 柜体高度×宽度×深度=2200×800×800;
u 连接母排采用RMY5×80紫铜排,防锈镀锡处理,导电性能良好;
3)并联柜为分体式:每台机组对应一台并联柜,共两台并联柜,一台出线柜;
2、两台机组半自动/手动并联功能
1) 系统工作方式1+1:
u 机组出现机组故障或电气故障时,自动/解列机组;
u 操作:可手动启动/停止机组、手动并联/解列机组,也可自动操作;
u 启动模式:根据市电信号(缺相、欠电)自动启动机组,当达到额定电压和频率时,机组自动运行;市电恢复时,机组先解列,分闸,机组保养运行3分钟后自动停机;
u 自动并联模式:自动同步器、负荷分配器采用美国GAC专用并联模块;自动调整机组转速及相位,使之发电频率及相位与母排相同,同步器自动发出合闸信号,自动按比例分配负荷;
u 手动并联模式:手动调整转速和电压,当发电频率及相位与母排相同,同步器自动发出合闸信号,同时按合闸按钮,开关合闸,机组并联运行,负荷分配器按比例分配负荷;也可手动调整转速电位器,手动分配负荷;
u 完整的显示、指示功能:合闸、分闸、负载需求、逆功率、机组故障指示;电压、电流、频率、功率因子测量,发电电压与母排电压同步显示;合闸、分闸、负载坡道、复位按钮;
u 完备的保护和维护功能:逆功率、短路、过载、过压、逆功率、过载、并联失败、自动分配/转移负荷等保护;
2) 不管手动、自动工作方式,并联柜具有逆功率保护、机组故障(油压低、冷却水温高、超速、过压、欠压、缺相等)保护功能,开关自动分励,机组自动解列;
3) 无功功率分配:以靠AVR电压调整自动改变功率因子,自动分配无功功率;
4) 因为手动并联、自动并联两种操作是由两套独立控制器控制,在结构及电气回路上互不干扰,提高了产品的可靠性及性能价格比;
5)紧急停机:当机组出现机组故障或电器故障时,机组迅速解列,并停止运行;
四、配置:
1、 GGD柜体………………………………………………………………………… 3台
2、 主开关:梅兰日兰抽屉式电动、预储能空气开关800A/3P………………………2件
3、 负荷分配器:美国GAC/LSM672N…………………………………………… 2件
4、 逆功率/正功率控制器:美国GAC/LSM672N……………………………… 2件
5、 同步器:美国GAC/SYC6714……………………………………………………2件
6、 电压继电器:进口专用模块………………………………………………………2件
7、 电子调速器:美国GAC5500E……………………………………………………2件
8、 电子执行器:美国GAC225……………………………………………………2件
9、 并联柜指针式电压表、电流表、频率表、功率因素表、同步测量仪表:台湾康彼勒CP-96;………………………………………………………………………2套
10、 继电器、延时继电器、熔断器、按钮、指示灯和功能转换擎:进口………2套
注:不包机组至并联柜电缆, 电缆有用户自备。
五、详细配置:
1) 并车柜主开关K1、K2
u 为梅兰日兰抽屉式电动、预储能空气开关800A;
u 该开关具有短路、过流、欠压、失压脱扣保护功能;
u 操作可手动合闸、手动分励,也可电动合闸;
2) 柜体:
u 采用标准GGD骨架结构,经防锈、电镀、喷塑处理;
u 柜体顶盖、底盖、侧板可拆卸,便于从顶部或底部进/出线;
u 柜体顶部和底部有通风百叶窗,保持空气流动;
u 柜体高度×宽度×深度=2200×800×800;
u 连接母排采用RMY5×80紫铜排,防锈镀锡处理,导电性能良好;
3)并联柜为分体式:每台机组对应一台并联柜,共两台并联柜,一台出线柜;
2、两台机组半自动/手动并联功能
1) 系统工作方式1+1:
u 机组出现机组故障或电气故障时,自动/解列机组;
u 操作:可手动启动/停止机组、手动并联/解列机组,也可自动操作;
u 启动模式:根据市电信号(缺相、欠电)自动启动机组,当达到额定电压和频率时,机组自动运行;市电恢复时,机组先解列,分闸,机组保养运行3分钟后自动停机;
u 自动并联模式:自动同步器、负荷分配器采用美国GAC专用并联模块;自动调整机组转速及相位,使之发电频率及相位与母排相同,同步器自动发出合闸信号,自动按比例分配负荷;
u 手动并联模式:手动调整转速和电压,当发电频率及相位与母排相同,同步器自动发出合闸信号,同时按合闸按钮,开关合闸,机组并联运行,负荷分配器按比例分配负荷;也可手动调整转速电位器,手动分配负荷;
u 完整的显示、指示功能:合闸、分闸、负载需求、逆功率、机组故障指示;电压、电流、频率、功率因子测量,发电电压与母排电压同步显示;合闸、分闸、负载坡道、复位按钮;
u 完备的保护和维护功能:逆功率、短路、过载、过压、逆功率、过载、并联失败、自动分配/转移负荷等保护;
2) 不管手动、自动工作方式,并联柜具有逆功率保护、机组故障(油压低、冷却水温高、超速、过压、欠压、缺相等)保护功能,开关自动分励,机组自动解列;
3) 无功功率分配:以靠AVR电压调整自动改变功率因子,自动分配无功功率;
4) 因为手动并联、自动并联两种操作是由两套独立控制器控制,在结构及电气回路上互不干扰,提高了产品的可靠性及性能价格比;
5)紧急停机:当机组出现机组故障或电器故障时,机组迅速解列,并停止运行;
四、配置:
1、 GGD柜体………………………………………………………………………… 3台
2、 主开关:梅兰日兰抽屉式电动、预储能空气开关800A/3P………………………2件
3、 负荷分配器:美国GAC/LSM672N…………………………………………… 2件
4、 逆功率/正功率控制器:美国GAC/LSM672N……………………………… 2件
5、 同步器:美国GAC/SYC6714……………………………………………………2件
6、 电压继电器:进口专用模块………………………………………………………2件
7、 电子调速器:美国GAC5500E……………………………………………………2件
8、 电子执行器:美国GAC225……………………………………………………2件
9、 并联柜指针式电压表、电流表、频率表、功率因素表、同步测量仪表:台湾康彼勒CP-96;………………………………………………………………………2套
10、 继电器、延时继电器、熔断器、按钮、指示灯和功能转换擎:进口………2套
注:不包机组至并联柜电缆, 电缆有用户自备。
五、详细配置:
序号 | 名称及编号 | 型 号 | 数量 | 备 注 |
1 | 标准柜体GGD P1、2 | 2200×800×800 | 2 | 发电机组并联柜 |
2 | 梅兰日兰开关 | MW08H1/3P | 2 | 1600A |
4 | 电压表 | CP—96 0-500 | 2 | 三相电压显示 |
5 | 频率表 | CP—96 45-65 | 2 | 发电频率显示 |
6 | 电流表 | CP—96 800/5 | 6 | 三相发电电流显示 |
7 | 功率因数表 | CP—960.5~1~0.5 | 2 | 发电功率因数显示 |
8 | 电流互感器/两套 | 800/5 | 9 | 电流检测 |
9 | 电流互感器 | 800/1 | 2 | 无功电流检测 |
10 | 电压选择制 | CA10-007-600 | 2 | 三相电压转换选择开关 |
11 | 转换选择制 | CA10-213-620 | 2 | 合闸模式转换开关 |
12 | 指示灯/LED | AD17-200/R | 2 | 发电U相指示 |
13 | 指示灯/LED | AD17-200/G | 2 | 发电V相指示 |
14 | 指示灯/LED | AD17-200/Y | 2 | 发电W相指示 |
15 | 指示灯/LED | AD17-24/R | 4 | 发电合闸指示 |
16 | 指示灯/LED | AD17-24/G | 6 | 发电分闸指示 |
17 | 按钮 | LA42TD-11/G | 8 | 开关分闸/复位 |
18 | 单极断路器 ABB | S254S-B16 16A | 8 | 信号检测保护 |
19 | 熔断器端子排 进口 | 20A | 40联 | 同期柜与发电机组出线柜间信号 |
20 | 紫铜排 | RMY10×80 | 180KG | 负荷母排 |
21 | 绝缘子 | M12×70 | 30 | 负荷母排绝缘子 |
22 | 绝缘支架 | 30×40×800 | 8 KG | 负荷母排绝缘支架 |
23 | 绝缘支架 | 11/2×3 | 20 | 负荷母排绝缘支架 |
24 | 绝缘支架 | 10/1×2 | 20 | 零线排绝缘支架 |
25 | 多芯导线/黄白相间 | BV-1.5 | 200 | 地线/互感器公共端 |
26 | 多芯导线/白色 | BV-1.0 | 5盘/500米 | 开关合闸控制回路 |
27 | 双绞屏蔽线 | BV-1.5×2芯 | 80米 | 电压/转速/无功检测回路用线/并联柜与机组现场安装用线 |
28 | 十芯电缆 | 10×1.5 | 100米 | 并联柜与机组现场安装用线 |
29 | 标牌 | 不锈钢 5×1套/14件 | 30 | 指示灯/按钮/转换开关标示 |
30 | 同步器 | SYC6714 | 2 | 自动/手动并联用同步控制器 |
31 | 正功率/逆功率 | LSM672N | 2 | 分配负荷 |
32 | 信号卡 | EAM100 | 2 | 同步用 |
33 | 同步表 | CP—96 - S | 2 | 并联运行时发电与母排同步显示 |
34 | 继电器/带指示 欧姆龙 | KH103-4C 220VAC | 6 | 逻辑驱动继电器 |
35 | 继电器/带指示 欧姆龙 | KH103-4C 24VDC | 16 | 逻辑驱动继电器 |
36 | 继电器/带指示 欧姆龙 | KH103-4C 220VAC | 4 | 逻辑驱动继电器 |
37 | 开口线耳 | KF-3.2 KF-4.2 | 3000 | |
38 | 螺栓 | M12 | 30KG | |
39 | 其它 |
